Rseries

자동화 품질 관리를 위해 설계된 R-시리즈TM 3D 스캐닝 솔루션은 정확도를 떨어뜨리지 않으면서 더 많은 부품에서 더 많은 치수를 측정하여 생산성을 높이려는 제조업체에 이상적입니다.

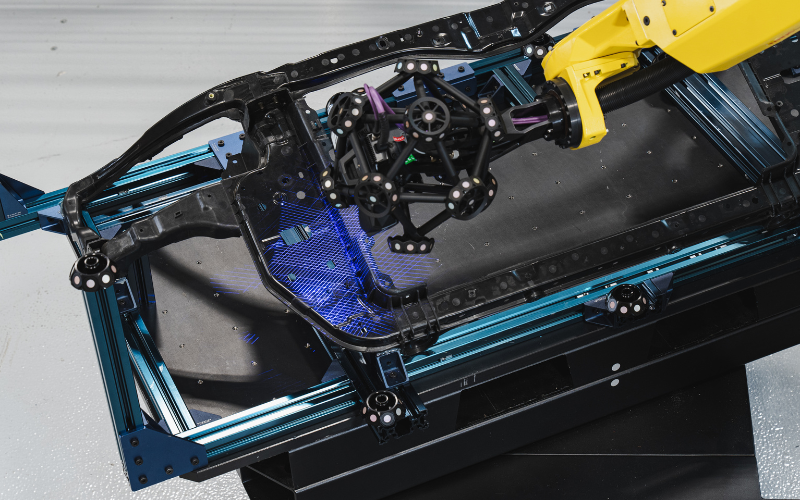

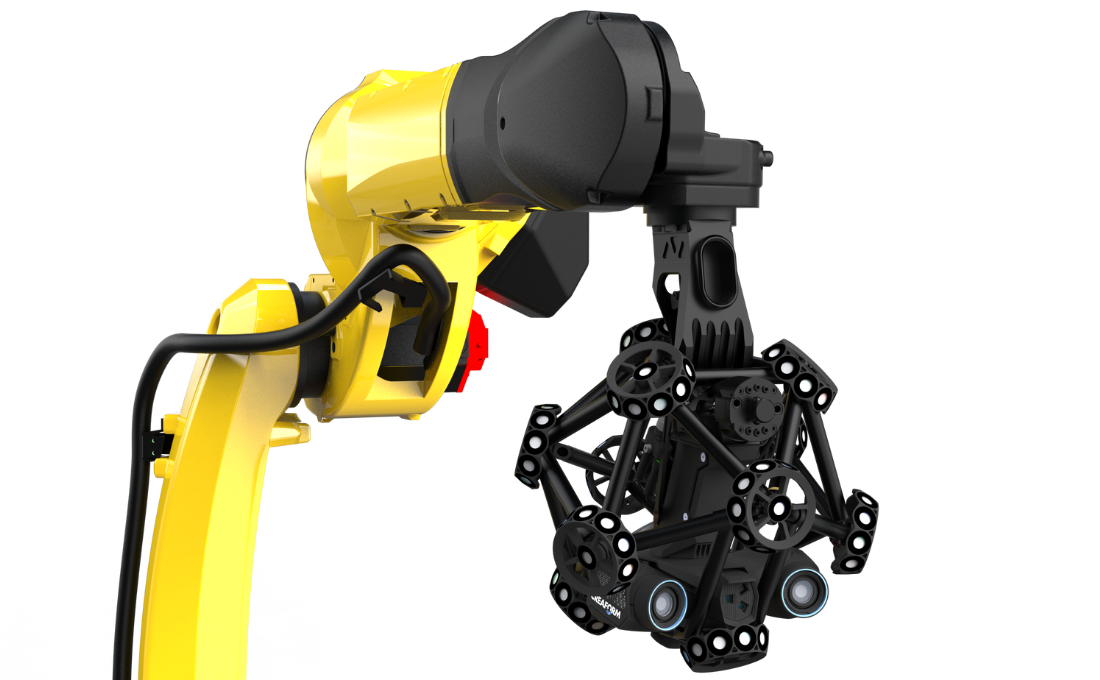

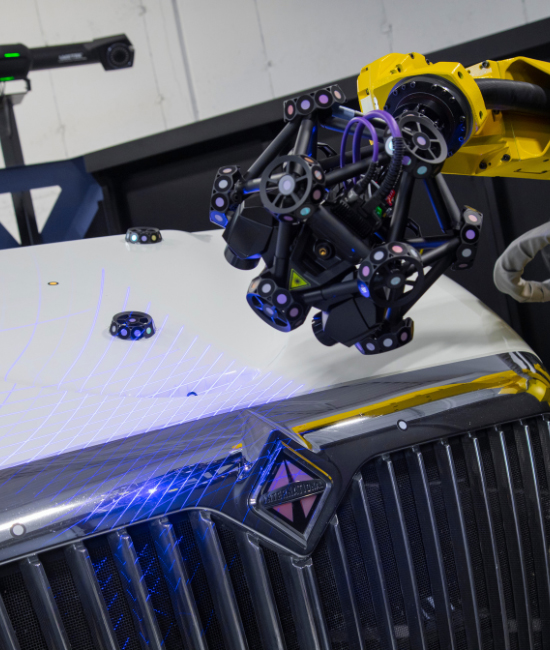

MetraSCAN 3D-R™은 대량 생산 환경의 라인 검사에서 자동화된 품질 관리 프로세스에 원활하게 통합할 수 있는 강력하고 혁신적인 로봇 장착 광학 CMM 스캐너입니다. 첨단 기술을 통해 제조업체는 품질 문제를 더 빠르게 감지할 수 있습니다.

CUBE-R™은 라인 검사를 위해 공장에 통합하도록 설계된 고 생산성 산업용 측정 셀에서 MetraSCAN 3D-R의 강력한 파워를 활용합니다. 기존 CMM에 비해 CUBE-R은 훨씬 더 빨라 생산성과 효율성을 높여줍니다.

속도

MetraSCAN 3D-R을 사용하면 하루에 수백 개의 부품을 측정할 수 있습니다. 대량 생산 환경의 라인 검사에 적합한 이 솔루션은 부품에 대해 보다 면밀한 품질 관리를 실현합니다. 손쉬운 통합부터 빠르고 간편한 설치까지 MetraSCAN 3D-R은 자동화된 품질 관리 프로세스의 속도를 높이고 출시 기간을 단축하는 도움을 드립니다.

* 빠른 측정 속도 :
초당 최대 3,000,000회 측정의 짧은 주기 시간

*신속한 작업 속도 :
표면 처리, 트림 및 형상의 영향을 받지 않음

*고밀도 스캐닝 영역 :
69개의 레이저 라인

정확도 및 분해능

계측 등급의 정확도, 재현성 및 분해능을 갖춘 MetraSCAN 3D-R은 표면, 트림 또는 형상에 상관없이 고품질 결과를 제공합니다. MetraSCAN 3D-R은 고정된 측정 구성이 없기 때문에 작업 현장 조건의 산업 자동화를 위해 설계된 3D 스캐너라고 할 수 있습니다. 동적 참조를 가능하게 하는 C-Track 광학 추적기 덕분에 3D 스캐너와 부품 모두 검사 중에 이동이 가능하면서 부품 정렬은 물론 측정 정확도와 신뢰성도 유지됩니다.

*동적 참조로 작업 현장에서 높은 정확도 실현 :

불안정 요인, 진동 및 열 변화에 관계없이 작업 현장 조건에서

0.025 mm(0.0009인치)의 정확도 제공

*신뢰할 수 있는 인수 테스트 :

VDI/VDE 2634 파트 3 표준 기반

ISO 10360 표준 기반

ISO/IEC 17025: 2017 인증 실험실

*체적 정확도 :

0.078 mm (0.0031 인치)

*높은 분해능 :

0.015 mm (0.0006 인치)

활용성

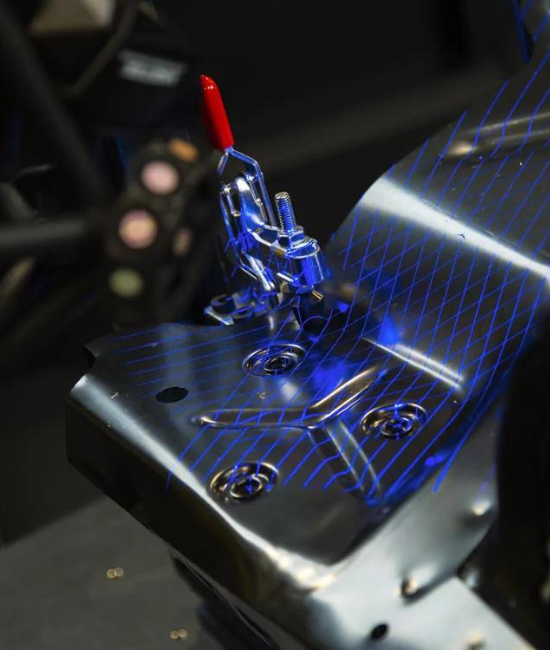

광학 및 블루 레이저 기술의 우수성을 결합한 MetraSCAN 3D-R은 광택이 있는 표면이나 반사율이 다양한 물체에 대해 고효율 3D 스캔을 생성하고 다양한 부품 크기와 다양한 표면 형상을 측정할 수 있습니다. MetraSCAN 3D-R은 산업용 로봇을 사용한 맞춤형 솔루션 또는 Creaform의 CUBE-R과 결합한 완전한 턴키 측정 솔루션으로 제공됩니다.

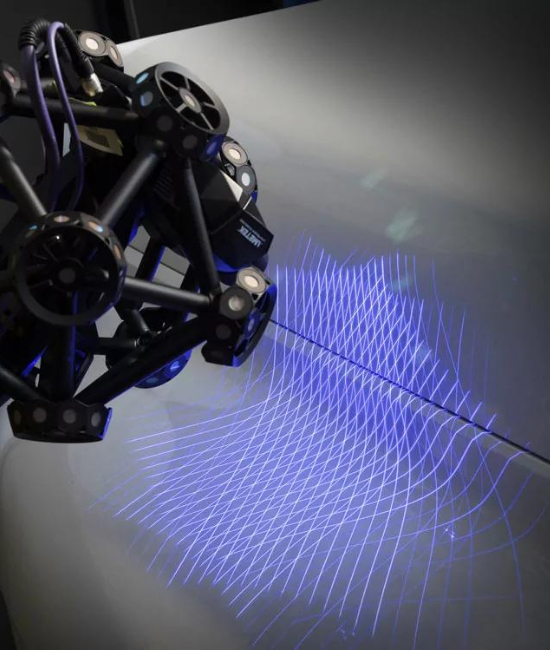

*블루 레이저 기술 :

광택이 있고 빛을 반사하는 표면에 이상적

*구성 및 사용자 지정 가능한 포트폴리오 :

16가지 구성

*넓은 부품 크기 범위 :

다양한 부품 크기와 형상에 적합

*맞춤형 통합 가능

단순한 운영

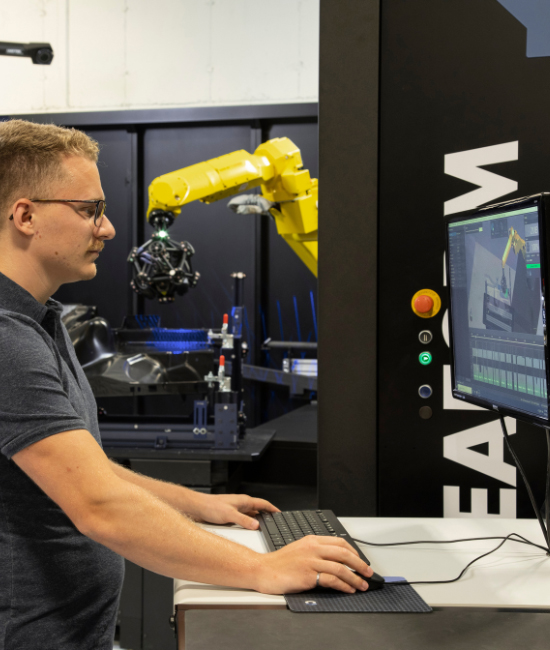

작동 단순성, 계측 소프트웨어와의 호환성 및 오프라인 프로그래밍을 갖춘 MetraSCAN 3D-R은 사용자의 전문 지식이나 경험 수준에 관계없이 모든 사람이 액세스할 수 있습니다.사용자 인터페이스를 통해 로봇 공학이나 계측에 능숙하지 않은 작업자도 크기, 모양 또는 복잡성과 관계없이 부품을 간단하게 측정할 수 있습니다. 측정 완료 후 품질 관리 엔지니어는 결과를 검토 및 분석하는 고부가 가치 작업에 집중할 수 있습니다.

*작업 현장 운영자가 쉽게 이용 :

로봇 공학이나 계측에 대한 전문 지식 불필요

*지원되는 로봇 :

산업용 및 협동 로봇과 호환 가능

*소프트웨어 독립성 :

계측 소프트웨어와 호환

*디지털 트윈 환경 :

VXscan-R 스캐닝 인텔리전스 및 로봇 경로 프로그래밍

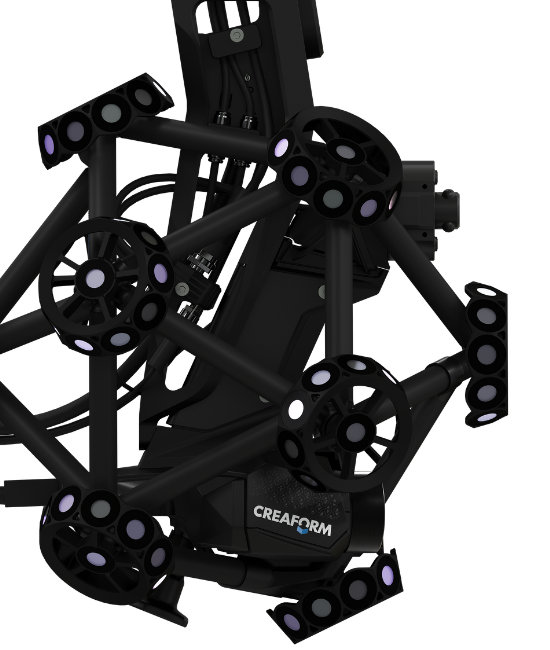

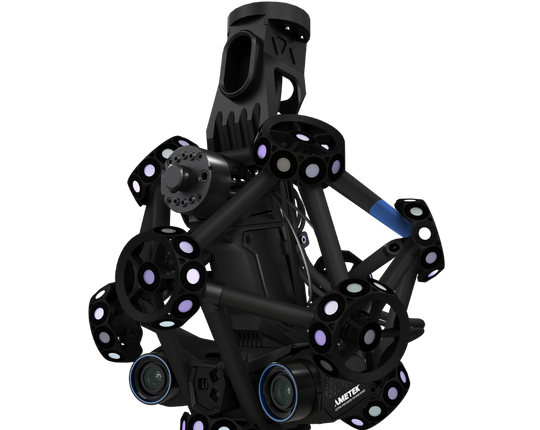

MetraSCAN-R BLACKΙElite

표면 측정이 많은 제품에 적합한 최고의 3D scanner

MetraSCAN-R BLACK™ΙElite 는 3D 스캔을 더 높은 수준으로 끌어올립니다. 빠른 데이터 수집을 위해 45개의 레이저 라인과 함께 넓은 화각을 제공합니다.

MetraSCAN-R BLACKΙElite 는 대형 주물, 대형 자동차 및 중공업 부품 또는 기타 복잡한 부품이나 조립품을 포함하여 다양한 유형의 재료 및 마감재를 갖춘 부품에 적합합니다.

*광원 :

45개 레이저 라인

*초당 측정 속도 :

1,800,000 회/초

*스캔 영역 :

310 x 350mm(12.2 x 13.8인치)

MetraSCAN-R BLACKΙElite HD

가장자리, 트림 및 경계가 많은 제품을 위한 최고의 3D scanner

MetraSCAN-R BLACKΙElite HD 는 MetraSCAN-R BLACK™ΙElite 의 고성능 기술을 기반으로 하면서도 자동차 시장의 요구를 훨씬 더 잘 해결할 수 있는 향상된 해상도를 제공합니다.

최적화된 화각으로 설계된 MetraSCAN-R BLACKΙElite HD는 금형 부품과 같은 까다로운 애플리케이션에 대해 속도 및 반복성 측면에서 향상된 성능을 제공합니다.

*광원 :

69개 레이저 라인

*초당 측정 속도 :

3,000,000회/초

*스캔 영역 :

190 x 170mm(7.5 x 6.7인치)

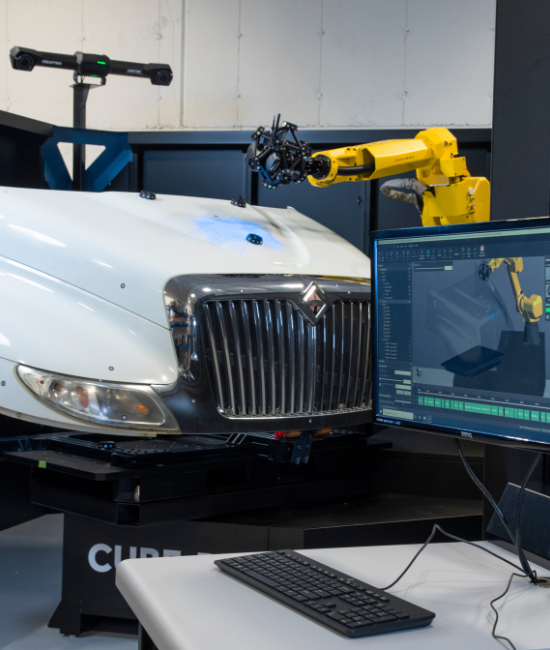

CUBE-R

자동화 품질 관리를 위한 완벽한 턴키 솔루션

CUBE-R은 MetraSCAN 3D-R 시스템으로 구성된 높은 생산성을 갖춘 측정 셀로 제조 공정에 적용할 수 있습니다. 산업 환경에 맞는 견고한 디자인으로 설계되어 생산 현장 검사에 최적화되어 있습니다. 또한 Creaform Metrology Suite, Automation의 간편한 인터페이스을 통해 자동 검사를 극대화하고 사용자와의 상호 작용은 최소화합니다.

사용 편리성

견고한 디자인

자산 보호 옵션

Creaform Metrology Suite, Automation 과 함께 작동

자동화 품질 관리를 위한 빠르고 정확한

품질 문제를 더 빠르게 감지하여 더 현명하게 대처

0.025mm의 정확도

반복 가능한 결과

전세계 지원

짧은 사이클 시간

ISO 17025 인증

High resolution

R-시리즈 자동 품질 관리 솔루션을 구현할 준비가 되셨습니까?

자동화된 품질 관리를 위한 맞춤형 또는 턴키 솔루션을 찾고 계십니까?

MetraSCAN 3D-R

품질 관리 자동화를 위한 Creaform 솔루션
